100 원형톱 기계

모델:L-100A
절단 용량: 라운드: 20-110mm; 광장: 20-85mm
블레이드 속도: 15-160r/min
블레이드 크기:360×40×2.6/2.25mm(직경×구경×두께)

설명

Ⅰ. 제품 매개변수

목	세부
모델	L-100A
절단 능력	라운드: 20-110mm; 광장: 20-85mm(380블레이드 크기) 라운드: 20-100mm; 광장: 20-75mm(360블레이드 크기)
블레이드 속도	15-160r/분
블레이드 크기	360×40×2.6/2.25mm (직경×구경×두께)
메인 모터 전원	11kW
모터 전원 공급	2.2kW
리드 스크류 공급 정확도	±0.05mm
수유 스트로크	750mm
먹이는 방법	서보 피딩
총 중량	3495kg (본기+재료랙)
기계 크기	2000×2250×2235mm (길이×폭×높이)

Ⅱ. 기술적 특징

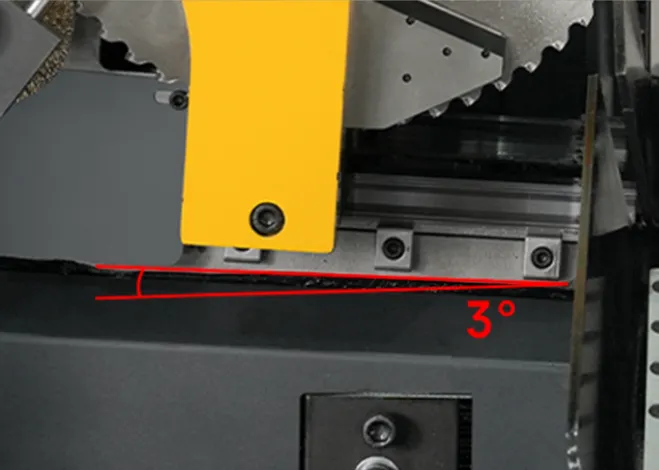

마이크로-각도, 낮은 저항 및 긴 톱날 수명을 갖춘 플랫 피드

이 기계는 마이크로{0}}각 절단 방식과 결합된 플랫 피드 설계를 채택하여 절단 중 저항을 크게 줄이고 톱날과 작업물 사이의 마모를 줄여 톱날의 수명을 연장합니다. 또한 원활한 공급을 보장하고 전반적인 절단 효율성을 향상시킵니다.

product-659-470

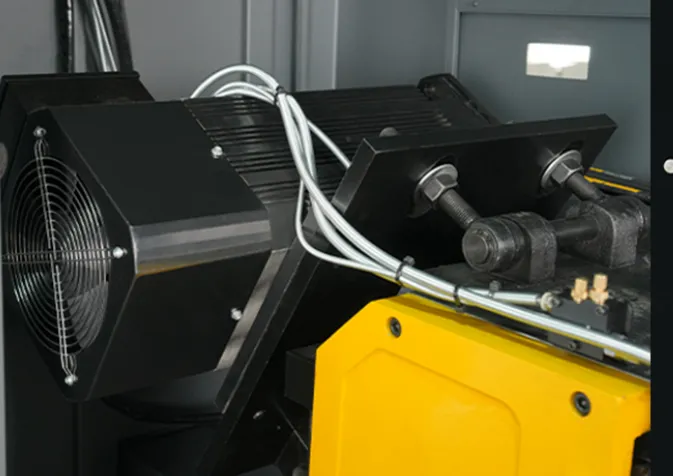

고{0}}파워 서보 모터, 무거운 작업에도 안정적인 성능

11kW 고출력 서보 메인 모터를 장착해 강력한 출력을 전달하고 고부하 절단 조건에서도 안정적인 속도를 유지해 모든 종류의 중대형 금속 프로파일을 쉽게 연속 절단할 수 있습니다. 2.2kW 오일 펌프 모터 및 1.5kW 피드 모터와 조화를 이루는 모든 변속기 부품이 완벽하게 조화롭게 작동하여 고강도 생산 요구 사항을 충족합니다.-

product-673-476

정밀한 서보 공급, 재료-절감

최대 스트로크 750mm와 ±0.05mm의 안정적인 절단 정밀도를 갖춘 서보 공급 시스템이 함께 제공되어 매우 정확한 고정 길이 절단을 보장합니다. 동일한 배치의 공작물은 거의 일정한 치수를 가지므로 후속 처리를 위한 여유 공간이 많이 절약됩니다. 또한 전용 수동 단일 절단 기능은 남은 재료와 짧은 재료를 정밀하게 절단할 수 있도록 설계되어 재료 활용률을 향상시킵니다.

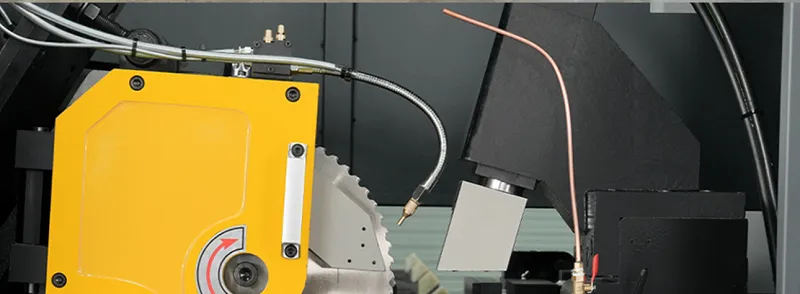

이중 냉각 시스템, 칩 걸림 없음 및 향상된 톱날 보호

오일 미스트 + 공랭식 이중 시스템을 채택하여-절단 영역과 톱날에 실시간 냉각 및 윤활을 제공하여 톱날 톱니의 연소 및 치핑을 효과적으로 방지하고 블레이드에 칩이 부착되어 발생하는 칩 걸림을 효과적으로 방지합니다. 톱날의 수명을 연장시킬 뿐만 아니라 버가 적고 고온에 의한 열변형이 적어 작업물의 매끄러운 절단면을 보장합니다.

product-800-294

최적화된 기어박스 설계, 비용-절감 및 내구성

기어박스는 내부 여유 공간 설계를 갖추고 있어 추가 외부 브레이크가 필요 없으며 장비 구조가 단순화되고 후속 유지 관리 비용이 절감됩니다. 끼임 현상 없이 원활한 전달과 정밀한 제동이 가능해 고장률이 낮고-장기 연속 작동에 적합합니다.

쉬운 작동과 안정적인 안전 보호

기계에는 수동 및 자동 작동 모드가 모두 있습니다. 제어판을 사용하면 도구 설정 매개변수와 작업 시간 매개변수를 직접 조정할 수 있을 뿐만 아니라 작업자가 빠르게 익힐 수 있는 직관적인 인터페이스를 통해 다양한 장비 정보를 실시간으로 확인할 수 있습니다.{1}} 또한 비상 정지, 과부하 보호 등의 안전 장치를 갖추고 있어-생산 작업 및 장비 가동에 있어 전방위적인 안전을 보장합니다.
